一、概述：

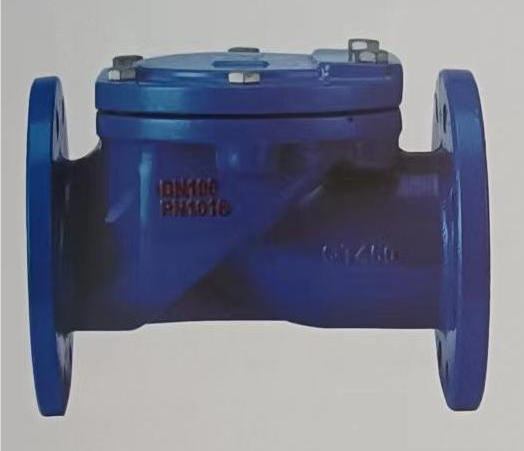

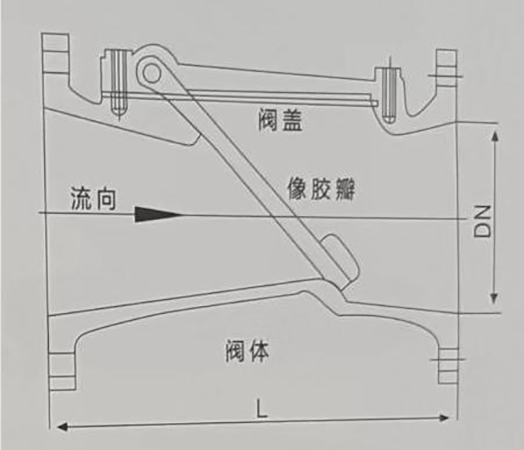

1．橡胶瓣止回阀成品图以及其构造设计示意图如图（a）和图（b）所示：

图（a）	图（b）

2．构造和制成材料： 橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成，其中橡胶瓣是由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成。
3．设计方式及优点： 该阀采用全流面积式设计，具有水头损失小、不易堆积杂物、维修方便等特性，阀瓣开关寿命可达100万次。
4．该阀适用安装情况： （1）主要适用于给排水系统。 （2）可安装于水泵出水口处，以防止倒流及水锤对泵损害；还可安装在蓄水池进出水管的旁通管上以防止池水倒流至给水系统中。
二、技术参数： 1．橡胶瓣止回阀所具备的一些参数如下表1所示：

公称压力	1.0～1.6MPa
公称通径	50～600mm
适用介质	水及弱腐蚀性流体
适用温度	0～80℃
法兰标准	GB/T  17241.6  GB/T  9113
试用标准	GB/T  13927  API  598

2．该阀主要零件制成材料如下表2所示：

主要零件 材    料	零件名称	阀体	阀    盖	阀  瓣
	材   料	铸铁	球墨铸铁	钢材+强化尼龙布

3．该阀主要连接外形尺寸如下表3所示：单位：mm

主要连接	DN	50	65	80	100	125	150	200	250	250	300	350	400	450	500	600
外形尺寸	L	210	220	255	265	335	360	450	622	622	698	787	914	978	978	1295

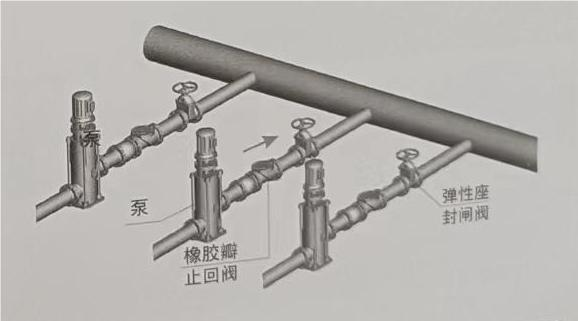

三、典型安装示意图： 橡胶瓣止回阀安装示意图如下图（c）表示：

图（c）
